如果让你评选当今最能改变世界的一项技术，你会选什么?人工智能、区块链、AR与VR技术，还是默默无闻的3D打印技术呢?相比于前几位火爆全场的科学技术，3D打印仿佛流星一般，爆发刹那的闪耀后就消失眼前，实际上，3D打印技术正在以更快的速度改变着世界。

3D打印机(3D Printers)是一位名为恩里科·迪尼(Enrico Dini)的发明家设计的一种神奇的打印机，它不仅可以“打印”出一幢完整的建筑，甚至可以在航天飞船中给宇航员打印任何所需的物品的形状。

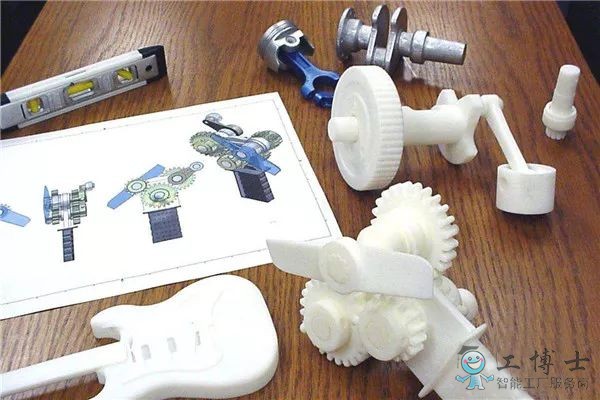

3D打印机，即快速成形技术的一种机器，它是一种数字模型文件为基础，运用特殊蜡材、粉末状金属或塑料等可粘合材料，通过逐层打印的方式来构造物体的技术。常常在模具制造、工业设计等领域被用于制造模型或者用于一些产品的直接制造，意味着这项技术正在普及。

3D打印的技术原理

3D打印并非是新鲜的技术，这个思想起源于19世纪末的美国，并在20世纪80年代得以发展和推广。中国物联网校企联盟把它称作“上上个世纪的思想，上个世纪的技术，这个世纪的市场”。三维打印通常是采用数字技术材料 打印机来实现。这种打印机的产量以及销量在二十一世纪以来就已经得到了极大的增长，其价格也正逐年下降。

使用打印机就像打印一封信：轻点电脑屏幕上的“打印”按钮，一份数字文件便被传送到一台喷墨打印机上，它将一层墨水喷到纸的表面以形成一副二维图像。而在3D打印时，软件通过电脑辅助设计技术(CAD)完成一系列数字切片，并将这些切片的信息传送到3D打印机上，后者会将连续的薄型层面堆叠起来，直到一个固态物体成型。3D打印机与传统打印机最大的区别在于它使用的“墨水”是实实在在的原材料。

堆叠薄层的形式有多种多样。有些3D打印机使用“喷墨”的方式。例如，一家名为Objet的以色列3D打印机公司使用打印机喷头将一层极薄的液态塑料物质 喷涂在铸模托盘上，此涂层然后被置于紫外线下进行处理。之后铸模托盘下降极小的距离，以供下一层堆叠上来。另外一家总部位于美国明尼阿波利斯市的公司Stratasys使用一种叫做“熔积成型”的技术，整个流程是在喷头内熔化塑料，然后通过沉积塑料纤维的方式才形成薄层。

还有一些系统使用粉末微粒作为打印介质。粉末微粒被喷撒在铸模托盘上形成一层极薄的粉末层，然后由喷出的液态粘合剂进行固化。它也可以使用一种叫做“激光烧结”的技术熔铸成指定形状。这也正是德国EOS公司在其叠加工艺制造机上使用的技术。而瑞士的Arcam公司则是利用真空中的电子流熔化粉末微粒。

以上提到的这些仅仅是许多成型方式中的一部分。当遇到包含孔洞及悬臂这样的复杂结构时，介质中就需要加入凝胶剂或其他物质以提供支撑或用来占据空间。这部分粉末不会被熔铸，最后只需用水或气流冲洗掉支 撑物便可形成孔隙。如今可用于打印的介质种类多样，从繁多的塑料到金属、陶瓷以及橡胶类物质。有些打印机还能结合不同介质，令打印出来的物体一头坚硬而另一头柔软。

3D打印技术的发展历史

3D打印源自100多年前美国研究的照相雕塑和地貌成形技术，上世纪80年代已有雏形，其学名为“快速成型”。

在20世纪80年代中期，SLS被在美国得克萨斯州大学奥斯汀分校的卡尔Deckard博士开发出来并获得专利，项目由DARPA赞助的。1979年，类似过程由RF Housholder得到专利，但没有被商业化。

1995年，麻省理工创造了“三维打印”一词，当时的毕业生Jim Bredt和Tim Anderson修改了喷墨打印机方案，变为把约束溶剂挤压到粉末床的解决方案，而不是把墨水挤压在纸张上的方案。

说到3D打印，就不得不提3D打印机。3D打印机又称三维打印机，是一种累积制造技术，通过打印一层层的粘合材料来制造三维的物体。现阶段三维打印机被用来制造产品。 2003年以来三维打印机的销售逐渐扩大，价格也开始下降。

该技术可用于珠宝，鞋类，工业设计，建筑，工程和施工(AEC)，汽车，航空航天，牙科和医疗产业，教育，地理信息系统，土木工程，和许多其他领域。

3D打印技术的核心制造思想最早起源于19世纪末的美国，到20世纪80年代后期3D打印技术发展成熟并被广泛应用。3D打印是科技融合体模型中最新的高“维度”的体现之一。

目前，三维打印机的使用范围还很有限，不过在未来的某一天人们一定可以通过3D打印机打印出更实用的物品。

3D打印能做什么?

打印服装

早在2013年，维多利亚的秘密时装秀上早已开始展示由3D打印技术制作的服装，当时超模indsayEllingson穿戴着由3D打印机打印的一对翅膀、紧身胸衣和头饰惊艳亮相，至今依旧让人惊叹。

打印人体假肢

2012年，一位苏丹的男孩因为在两军对峙中受伤失去了自己的双手，这件事被MickEbeling了解到，他当时在苏丹成立了一个实验室，同时配备一台3D打印机，可以帮助截肢患者重新用3D打印技术，打印出自己最适合的假肢。

2016年，湖南的3D打印技术企业开发出打印人体骨骼的技术，并开始正式应用。前不久，韩国延世大学卫生系统更宣布他们已经开发出可以正式商业化的3D打印人工义眼，几乎可以以假乱真，由此可见，以后我们也许再也不会在大街上看到任何肢体残疾的人士。

打印你想要的任何东西

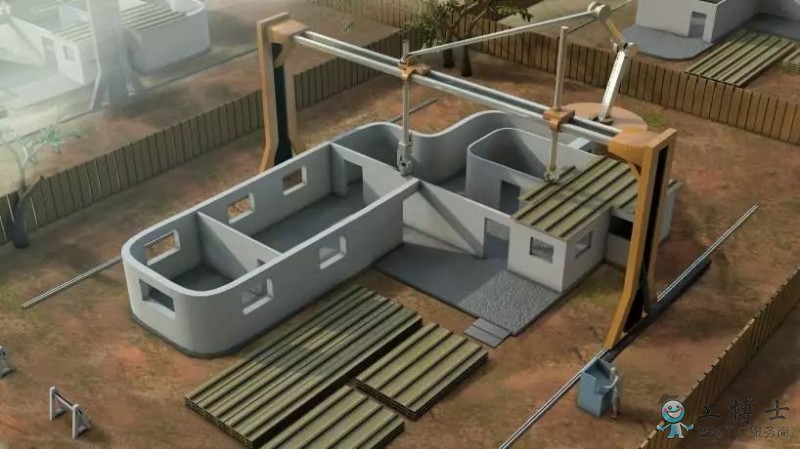

实际上，发展到现在，生活中常见的物品几乎都可以用3D打印技术进行制造。例如汽车，早已经可以用3D打印技术制作出来，目前各大发动机厂家甚至还尝试利用3D打印技术制作汽车的引擎。再比如，我们的房子，早前上海的一家建筑公司就已经展出利用3D打印机制作的房屋，虽然看起来不怎么好看，但成本却极为低廉，只需要五万块不到，你就可以拥有属于自己的三方一厅了，前提是那块地得是你的。除了房子，汽车，3D打印还能制作糖果，完全可以食用的糖果，无需担心会出现任何问题，甚至连艺术品、枪支等都可以进行打印。

3D打印技术种类

SLA(Stereo lithography Appearance，立体光固化成型技术)

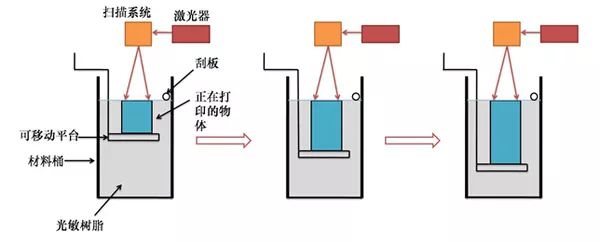

用特定波长与强度的激光聚焦到光固化材料表面，使之由点到线，由线到面顺序凝固，完成一个层面的绘图作业，然后升降台在垂直方向移动一个层片的高度，再固化另一个层面。这样层层叠加构成一个三维实体。

SLA是最早实用化的快速成形技术，原材料是液态光敏树脂。其工作原理是：将液态光敏树脂放入加工槽中，开始时工作台的高度与液面相差一个截面层的厚度，经过聚焦的激光按横截面的轮廓对光敏树脂表面进行扫描，被扫描到的光敏树脂会逐渐固化，这样就可以产生了与横截面轮廓相同的固态的树脂工件。此时，工作台会下降一个截面层的高度，固化了的树脂工件就会被在加工槽中周围没有被激光照射过的还处于液态的光敏树脂所淹没，激光再开始按照下一层横截面的轮廓来进行扫描，新固化的树脂会粘在下面一层上，经过如此循环往复，整个工件加工过程就完成了。然后将完成的工件再经打光、电镀、喷漆或着色处理即得到要求的产品。

优点：

1.光固化成型法是最早出现的快速原型制造工艺，成熟度高;

2.由CAD数字模型直接制成原型，加工速度快，产品生产周期短，无需切削工具与模具;

3.可以加工结构外形复杂或使用传统手段难于成型的原型和模具;

4.使CAD数字模型直观化，降低错误修复的成本;

5.为实验提供试样，可以对计算机仿真计算的结果进行验证与校核;

6.可联机操作，可远程控制，利于生产的自动化;

缺点：

1.SLA系统造价高昂，使用和维护成本过高;

2.SLA系统是要对液体进行操作的精密设备，对工作环境要求苛刻;

3.成型件多为树脂类，强度，刚度，耐热性有限，不利于长时间保存;

4.软件系统操作复杂，入门困难;使用的文件格式不为广大设计人员熟悉;

5. 由于树脂固化过程中产生收缩，不可避免地会产生应力或引起形变;

SLS(Selective Laser Sintering，选择性激光烧结)

选择性激光烧结是采用激光有选择地分层烧结固体粉末，并使烧结成型的固化层层层叠加生成所需形状的零件。其整个工艺过程包括CAD模型的建立及数据处理、铺粉、烧结以及后处理等。

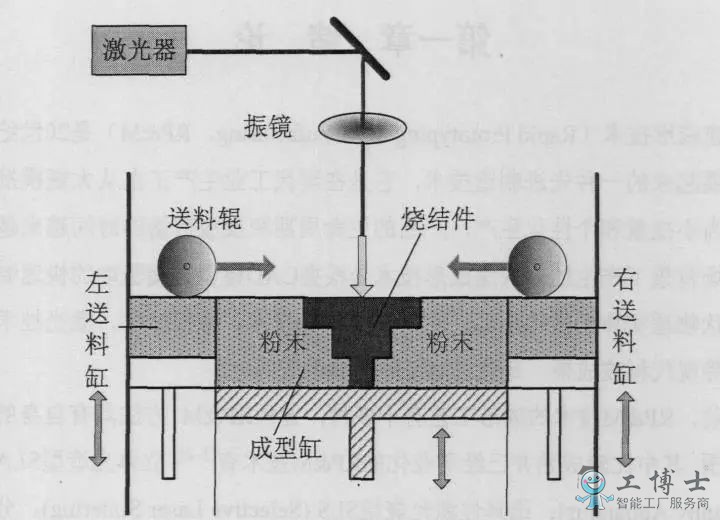

整个工艺装置由粉末缸和成型缸组成，工作时粉末缸活塞(送粉活塞)上升，由铺粉辊将粉末在成型缸活塞(工作活塞)上均匀铺上一层，计算机根据原型的切片模型控制激光束的二维扫描轨迹，有选择地烧结固体粉末材料以形成零件的一个层面。粉末完成一层后，工作活塞下降一个层厚，铺粉系统铺上新粉。控制激光束再扫描烧结新层。如此循环往复，层层叠加，直到三维零件成型。最后，将未烧结的粉末回收到粉末缸中，并取出成型件。对于金属粉末激光烧结，在烧结之前，整个工作台被加热至一定温度，可减少成型中的热变形，并利于层与层之间的结合。

优点：

1.SLS所使用的成型材料十分的广泛。目前可以进行SLS成型加工的材料有石蜡、高分子、金属、陶瓷粉末和他们的复合粉末材料。成型件性能分布广泛适合于多种用途。

2.SLS无需设计和制造复杂的支撑系统。

缺点：

SLS工艺加工成型后的工件表面会比较粗糙，增强机械性能的后期处理工艺本身也比较复杂。(粗糙度取决于粉末的直径)

LOM(Laminated Object Manufacturing，分层实体制造法，又称层叠成型法)

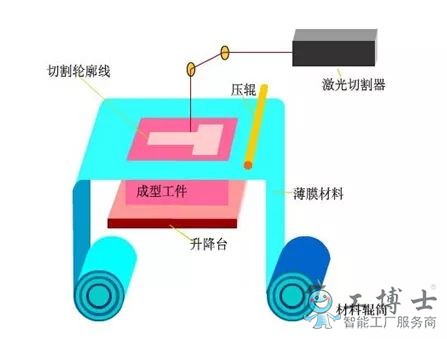

它以片材(如纸片、塑料薄膜或复合材料)为原材料，激光切割系统按照计算机提取的横截面轮廓线数据，将背面涂有热熔胶的纸用激光切割出工件的内外轮廓。切割完一层后，送料机构将新的一层纸叠加上去，利用热粘压装置将已切割层粘合在一起，然后再进行切割，这样一层层地切割、粘合，最终成为三维工件。LOM常用材料是纸、金属箔、塑料膜、陶瓷膜等，此方法除了可以制造模具、模型外，还可以直接制造结构件或功能件。

优点：

1.工作可靠，模型支撑性好，成本低，效率高。缺点是前、后处理费时费力，且不能制造中空结构件。

2.成形材料：涂敷有热敏胶的纤维纸;

3.制件性能：相当于高级木材;

4.主要用途：快速制造新产品样件、模型或铸造用木模。

FDM(Fused Deposition Modeling，熔积成型法)

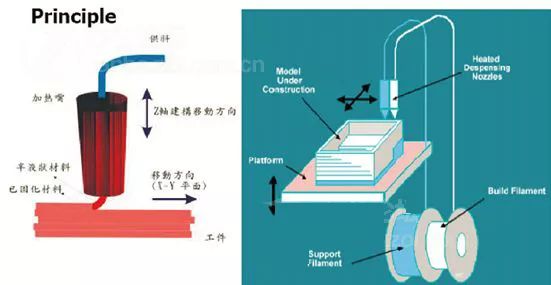

该方法使用丝状材料(石蜡、金属、塑料、低熔点合金丝)为原料，利用电加热方式将丝材加热至略高于熔化温度(约比熔点高1℃)，在计算机的控制下，喷头作x-y平面运动，将熔融的材料涂覆在工作台上，冷却后形成工件的一层截面，一层成形后，喷头上移一层高度，进行下一层涂覆(也有文献中写的是工作台下降一个截面层的高度，然后喷头进行下一个横截面的打印)，如此循环往复，热塑性丝状材料就会一层一层地在工作台上完成所需要横截面轮廓的喷涂打印，直至最后完成。

FDM工艺可选择多种材料进行加工，包括聚碳酸酯、工程塑料以及二者的混合材料等。

这种工艺不用激光，使用、维护简单，成本较低。用ABS制造的原型因具有较高强度而在产品设计、测试与评估等方面得到广泛应用。近年来又开发出PC，PC/ABS，PPSF等更高强度的成形材料，使得该工艺有可能直接制造功能性零件。由于这种工艺具有一些显著优点，该工艺发展极为迅速，目前FDM系统在全球已安装快速成形系统中的份额最大。

优点：

1.该技术污染小，材料可以回收，用于中、小型工件的成形;

2.成形材料：固体丝状工程塑料;

3.可以通过使用溶于水的支撑材料，以便与工件的分离，从而实现瓶状或其它中空型工件的加工;

4.制件性能：相当于工程塑料或蜡模;

5.主要用途：塑料件、铸造用蜡模、样件或模型。

缺点：

1.比SLA工艺加工精度低;

2.工件表面比较粗糙;

3.加工过程的时间较长。

3DP技术

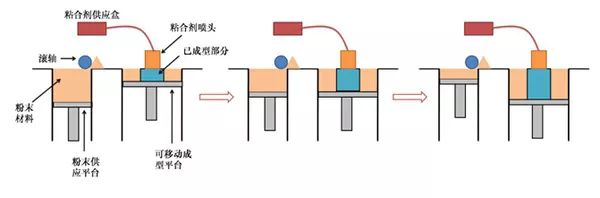

3DP即3D printing，采用3DP技术的3D打印机使用标准喷墨打印技术，通过将液态连结体铺放在粉末薄层上， 以打印横截面数据的方式逐层创建各部件，创建三维实体模型，采用这种技术打印成型的样品模型与实际产品具有同样的色彩，还可以将彩色分析结果直接描绘在模型上，模型样品所传递的信息较大，是目前最为成熟的彩色3D打印技术。

现有3D打印技术存在的问题及解决方法

材料的限制

目前主流的3D打印技术可以实现聚合物塑料、某些金属或者陶瓷打印，但目前无法实现打印的材料还非常多。材料的限制主要表现为两个方面的限制，一方面，目前的3D打印技术可打印的材料种类有限，无法完全适应工业生产中所需的各种各样的材料的打印。这使得3D打印技术只能应用于一些特定场合，普及推广仍有很大的障碍。另一方面，针对特定的3D打印机，可打印的材料种类更是特定的几种或几类，这使得针对每种或每类材料，就需要设计专属的3D打印机，通用性不如传统的机械加工好。虽然目前在多材料打印上已经取得了一定的进展，但除非这些进展达到成熟并有效，否则材料依然会是3D打印的一大障碍。

解决方法：

针对以上两方面问题，可以以这样的思路寻求解决方案。一、研发新材料，这也是国家目前大力发展的方向。通过研发新型的打印性能好、材料性能还能达到传统材料要求材料，提高3D打印技术的通用性。二、提高3D打印机本身的通用性。可以从模块化设计角度出发，本体结构保持一致，对不同种类或类型的材料，只改变部分部件如喷头，而且部件的拆装性能要好，方便更换。

打印效率低

效率低可以从两个角度进行分析。一、与传统机械加工比较，机械加工是在毛坯的基础上减材形成，通常毛坯和零件之间相差的材料较少，即需要去除的材料少，加工比较快;而3D打印技术必须将所有零件实体所需材料通过增材方式堆叠，材料体积大。所以从去除或堆叠得材料体积量来比较，增材的体积量通常比减材的体积量要大。二、从成型运动方面考虑，传统的机械加工主运动多为旋转运动，而3D打印技术为直线运动，旋转运动更容易达到更大的速度，而且保持一定的稳定性，3D打印技术的扫描运动为直线运动，很难达到较大的速度。因此，3D打印技术不仅所需加工的体积量大，而且运动速度受限，所以综合加工效率低。

解决方法：

针对问题一，可以考虑在一定的规则毛坯材料上增材，减少需要打印的材料量，主要是用于大批量生产情况下，预先设计一系列实体轮廓中所包含的最小毛坯，在毛坯的基础上打印。针对问题二，从机构学角度，可以设计可高速运动的机构 ，如并联机构。另外也需要协调设计材料，增快其熔融速度或凝固速度。还可以从软件及轨迹规划角度着手，采用梯度设计思想，对于有强度等方面要求的，填充率选择大一些，其他部分填充率小一些，而不是像目前整个实体都选择同一填充率。

质量和精度低

首先是质量问题，由于3D打印采用“分层制造，层层叠加”的增材制造工艺，层与层之间的结合再紧密，也无法和传统模具整体浇铸而成的零件相媲美，而零件材料的微观组织和结构决定了零件的物理性能如强度、刚度、耐磨性、耐疲劳性、气密性等大多不能满足工程实际的使用要求。其次是精度问题，由于3D打印技术固有的成型原理及发展还不完善，其打印成型零件的精度包括尺寸精度、形状精度和表面粗糙度都较差，不能作为功能性零件，只能做原型件使用，从而其应用将大打折扣。

解决方法：

对于质量问题，可以考虑从打印路径的角度出发，使打印纹理走势与零件主要受力方向一致，增加其强度，防止在力的作用下，零件发生撕裂或破坏。对于精度问题，尽可能研究高分辨率打印技术，将层分辨率降低，但也要考虑与打印效率的匹配问题。另外可以增减材技术相结合，通过减材技术进行表面处理或其他后处理。
